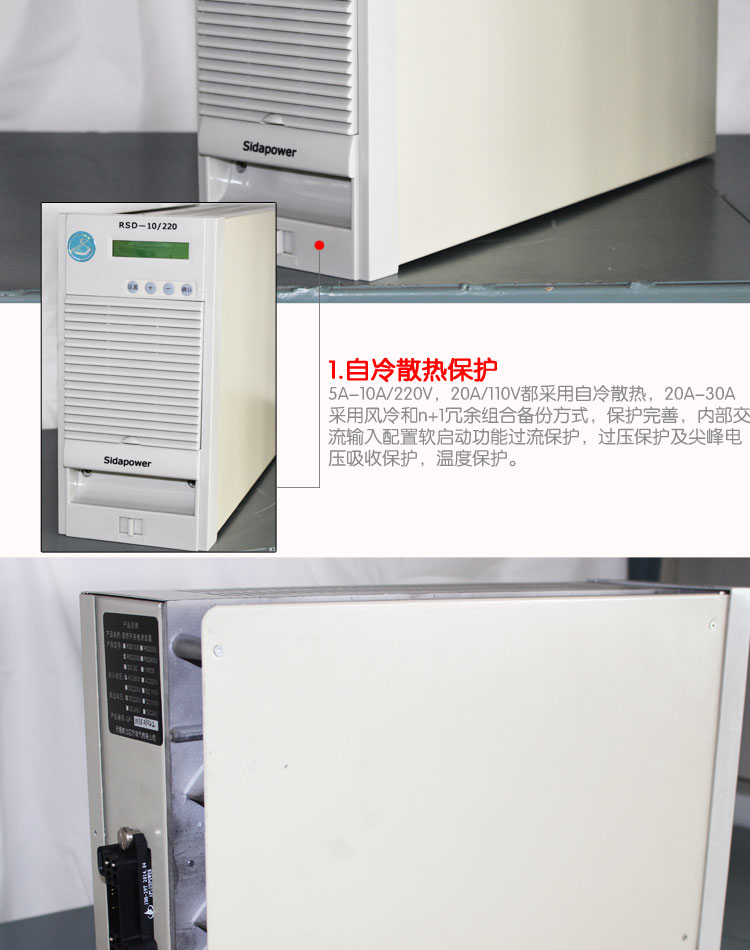

RSD3000高频开关电源模块 RSD-10/220 RSD-20/110

产品介绍

 1.产品概述

 RSD系列电源模块(RSD-10/220 ,RSD-20/110)是专为电力系统设计的一种高效率、高稳定性、高可靠性电源设备。本电源模块采用当今国际上功率电子学领域较为先进的高频谐振相移脉宽调制技术，由于采用了软开关技术，以及功率因数校正电路，不但使效率与功率因素得到了极大提高,还大大减少了EMI（电磁干扰）和谐波。整机具有稳压精度高、动态响应快、输出杂音低、抗干扰能力强、工作温度范围宽等特点，各项技术指标均优于国家标准。

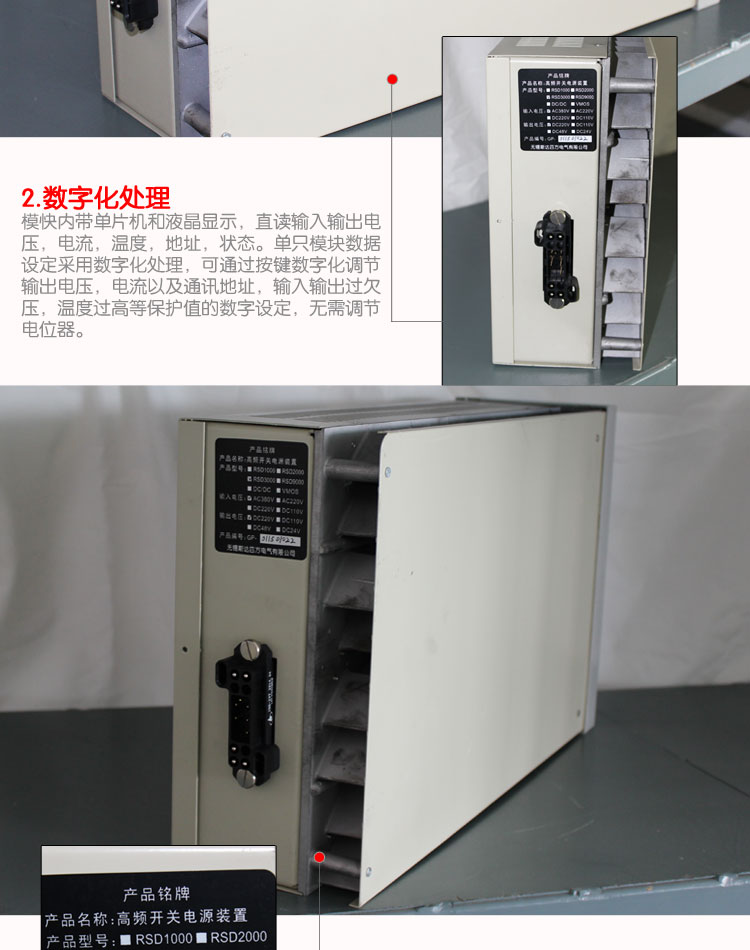

本电源模块的工作状态通过内置单片机系统全面检测和液晶多功能显示，清晰直观。模块的各种保护功能齐全，对故障实行自动检测，自动报警。同时模块还设有输出电压和电流输出限定键盘操作整定功能。



 2.工作原理

（1）设计依据

 RSD系列高频开关电源(RSD-10/220 ,RSD-20/110)是以《GZD系列电力系统用直流电源柜充电、浮充电装置技术要求》、DL/T459-92《镉镍蓄电池直流屏（柜）订货技术条件》、《GZD（W）型30-40系列电力系统用微机控制直流电源柜》、GB3859《半导体电力变流器》、《RS-232串行ASCII码数据通讯接口》、ZB K46010-88《分合闸用整流器》、JB/T-97《电力工程直流系统整流设备》，YD/T 731-94《通信用高频开关整流器》、 ZBK45-017-90《电力系统用直流屏通用技术条件》、DL/T 5044-95火力发电厂、《变电所直流系统设计技术规定》及有关协议为依据，专为电力行业设计的。



（2）工作原理及示意图

(RSD-10/220 ,RSD-20/110)本电源模块主电路采用高频谐振相移脉宽调制技术，将输入的AC380V三相交流电整流、功率因数校正、滤波、高频逆变、隔离整流转换后，变成220V直流输出。控制电路具有完备的过压、过流、短路保护功能，并能实现故障自动检测，自动报警。显示部分采用直观的液晶数码显示技术，所有的报警参数、测量的量程、过欠电压整定值、输出电压、输出电流值均可通过键盘操作调整，大大方便了用户。
