直流屏蓄电池可放电时间如何计算

在现实中，大家可能都知道直流是给操作机构、微机保护、指示灯及其他二次设备延时供电用的,但究竟他的延时供电时间是怎么计算的、可能大部分的电力从业人员还不太清楚.下面我们就用案例来详细讲解一下下具体的直流电源系统在停电之后延时供电时间的计算方法。

直流屏延时供电时间计算方法公式：

(电池容量X电池工作电压)/设备功率=可延长时间(小时)。

例：一个15面KYN28中置柜用一面100AH/220V的直流屏能延时供电多长时间？

KYN28中置耗电功率计算 ：KYN28中置柜上一般装有微机保护装置、VS1真空断路器、指示灯、开关柜智能操作装置等等。

微机保护装置的耗电功率一般小于10W（这里我们按10W计算）、国产的VS1真空断路器耗电功率一般在70W左右、开关柜智能操控装置的耗电功率一般在10W左右、其他元件及指示灯的耗电功率加起来也在10W左右，那么一台KYN28中置柜的耗电功率就是：10W（微机保护装置）+70W（真空断路器）+10W（开关柜智能操控装置）+10W（指标灯及其他开关元件）=100W左右，

方法一：一台KYN28柜用100AH/220V直流屏的供电时间套入公式：

(电池容量X电池工作电压)/设备功率=可延长时间(小时)=100AH*220V/100W=220小时，那么带个15面高压柜供电时间为：220/15=14.6个小时。

方法二：一台KYN28柜耗电功率为100W、那么15台同时使用就为10*15=1500W，用一台100AH/220V的直流屏延时供电时间就为：100AH*220V/1500W=14.6个小时，

同理：如果要计算15面高压柜需要延时供电14.6个小时，要求直流输出为220V的、

配多大容量的直流屏方适合呢。其计算公式：电池容量=设备功率*可延时时间/电池工作电压

方法一：先算出1面KYN28柜延时14.6个小时需要多大容量的直流屏：

代入上述公式得：100W*14.6h/220V=6.6AH,

那么15面KYN28柜就是：6.6AH*15=100AH.

方法二：先算出15面KYN28柜的总的耗电功率。一面KYN28柜耗电功率为100W，那么15面KYN28柜耗电时间就为1500W，

代入上述公式=1500W*14.6h/220V=100AH

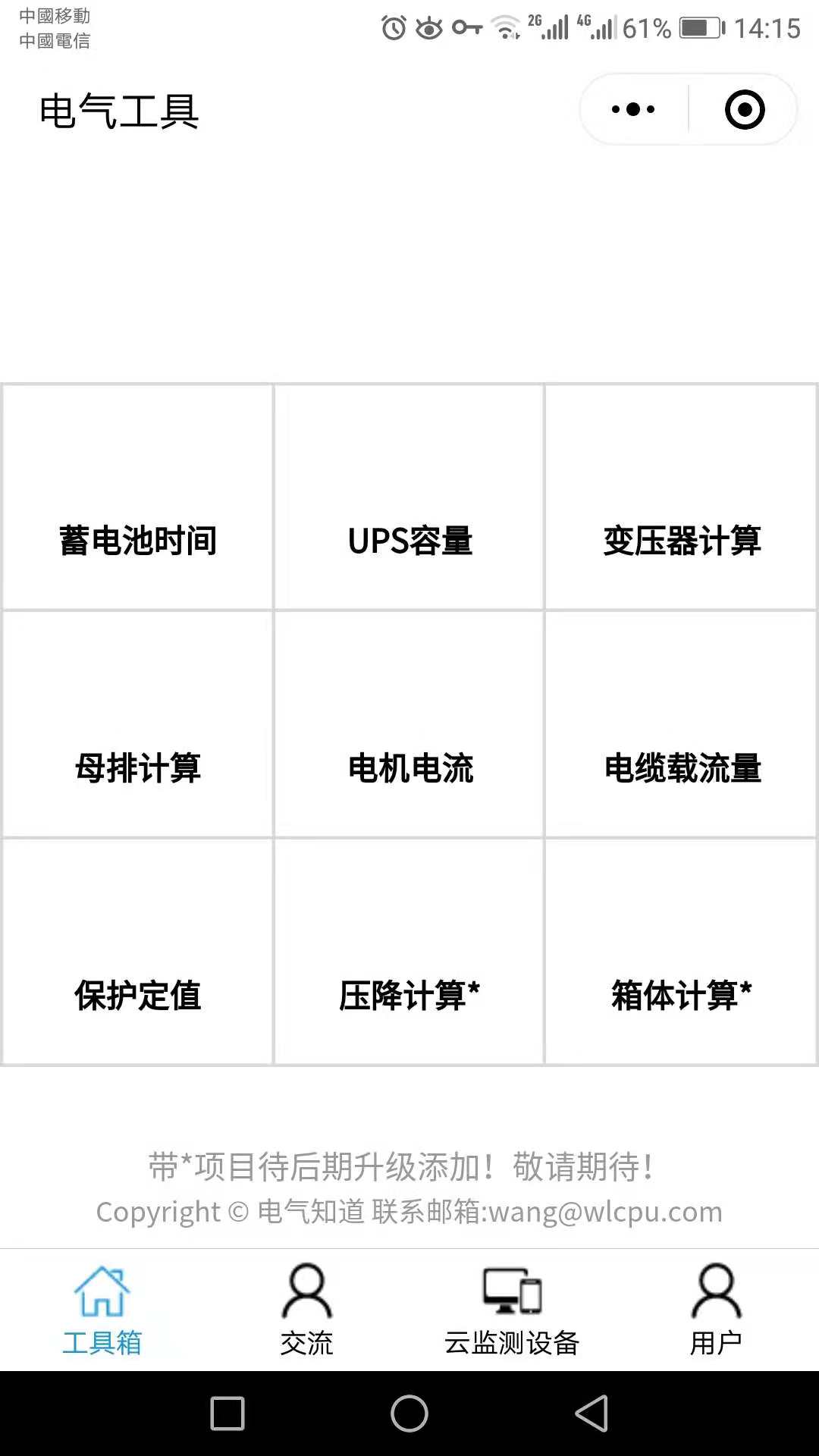

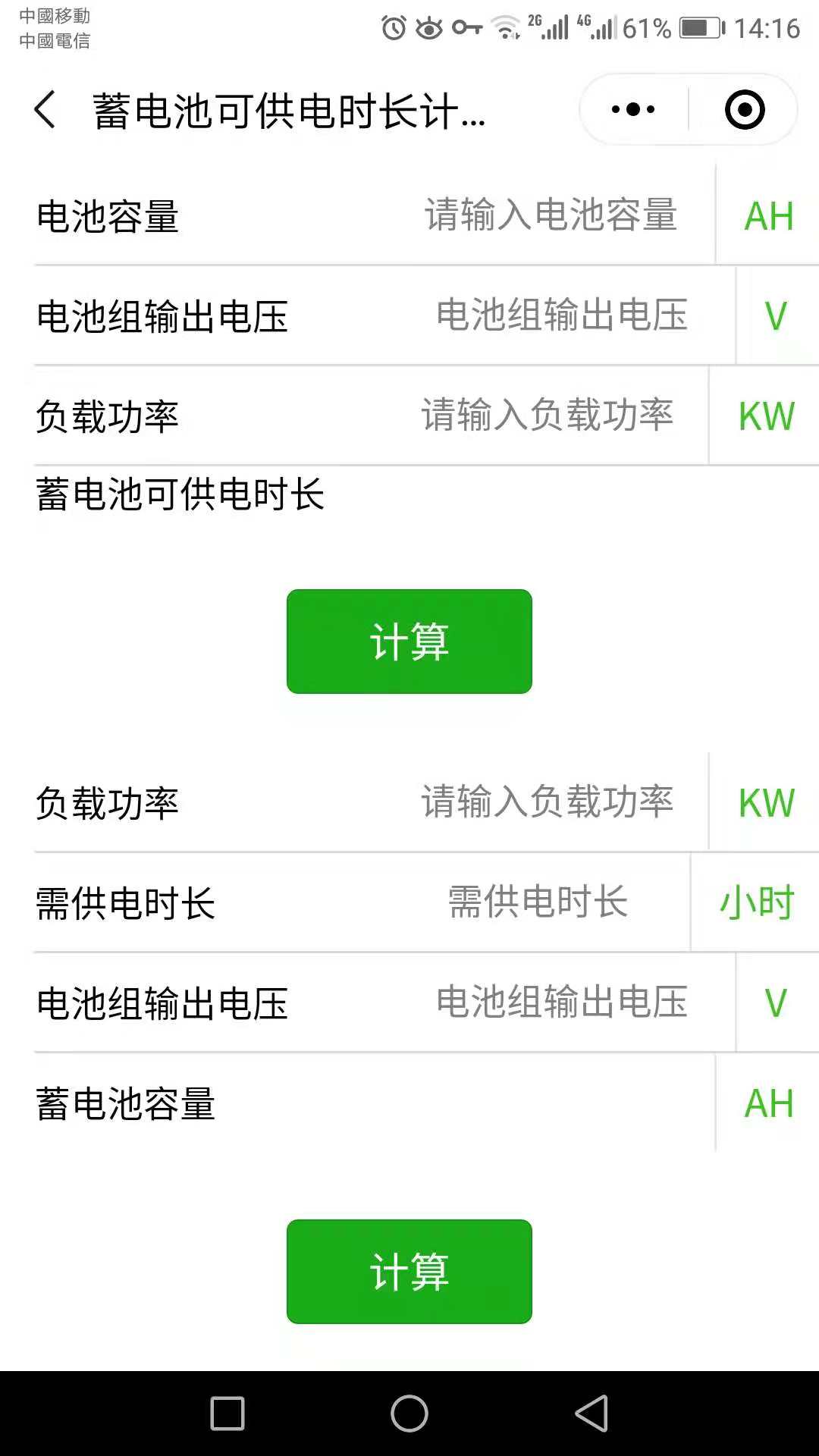

根据上述公式制作的小程序计算器
