直流屏系统维护（调试大纲）三：直流屏的系统维护
发布时间：2015-09-19 点击数：1968

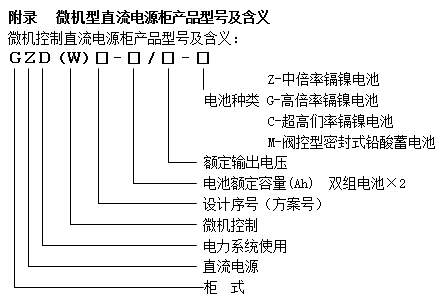

本厂GZD（W）微机型高频直流电源柜系为无人职守变电所设计，正常情况除进行必要的巡视外无需专门维护。有关蓄电池部分的维护请参阅蓄电池生产厂家提供的维护使用说明书。
1、宜对直流屏作一般项常规检查
我厂直流屏出厂前已进行过厂内调试并进行过严格的出厂检验，但直流屏在运输及安装移动过程中可能造成零部件的松脱、损坏，所以直流屏在首次投入运行使用前请对直流屏作一般项常规检查。另外，出线接好后，上电前应作正、负极性检查，以免因电源正、负极性颠倒造成保护装置损坏。
2、 直流屏操作维护人员在使用本厂产品前应对该产品作必要的了解并按本说明书的要求和步骤对直流屏进行操作维护。
3、 蓄电池在正式投入前至少应至少充电72小时。如需投运前进行蓄电池容量实验，请在蓄电池充电72小时后进行。
二、日常巡检内容
1） 高频充电装置
2） 微机监控装置巡检内容： 三相交流输入电压是否平衡或缺相 运行噪音有无异常 输出电压/电流是否正常 液晶显示是否正常 散热器温度是否正常
3） 蓄电池巡检内容： 液晶显示是否正常 键盘是否能灵活操作 光标是否正常移动 被监测数据能否正确显示 监控装置和高频模块、电池数据采集模块、馈线支路检测绝缘单元及和上位机通讯是否正常 是否能正常启动均充、活化、内阻检测程序
4） 系 统巡检内容： 蓄电池单体电压值是否在正常范围 整组蓄电池电压值是否在正常范围 电池连接片有无松动、腐蚀 壳体有无渗漏、变形 极柱和安全阀周围是否有酸雾溢出 蓄电池温度是否过高
三、异常情况的处理巡检内容： 面板是否有报警指示灯亮，监控装置“事件信息”菜单是否曾经有过事件报文信息 充电电压、电池组电压/电流、母线电压是否在正常范围，面板仪表和微机监控是否正确指示或显示 母线绝缘是否正常，有无馈线支路绝缘下降报警 蓄电池开关、斩波器开关是否在“合”位 母联开关是否在“分”位 手动硅堆选择开关是否在最低档位，自动硅堆选择开关是否在“自动” 档位 监控装置的“高级设定”和“系统组态”菜单“PASSWORD”是否在“关”状态
直流屏系统在运行过程中出现如下异常，请按本说明书提供的方法进行处理。如问题仍不能解决，请与本厂联系。
1、高频开关电源模块输出电压显示接近0 V 且输出电流为0A四、其它注意事项
可能原因：模块内部保护
处理方法：将故障模块退出运行1分钟再上电复位。
2、微机“死机”
可能原因：按键失灵或正在运行其它程序
处理方法：将拔去微机电源插头1分钟后复位。
1、 我厂直流屏出厂前根据本套系统配置已进行过厂内调试，用户无需再对高频开关电源模块进行输出调整，如确需调整，请参阅本厂《RSD3000 高频开关电源产品说明书》。
注意：不适的调整可影响蓄电池及高频开关电源的正常使用。
2、 如出现高频开关电源模块或微机故障，用户根据本说明书提供的方法确实无法将故障排除，请将故障部件退出，并及时通知本厂。
3、 通常情况下用户每年需对蓄电池进行一次容量考核。容量考核前请先确认交流电源正常且保证24小时不停电，以防止蓄电池容量放尽而交流停电导致保护失电等意外情况发生！
